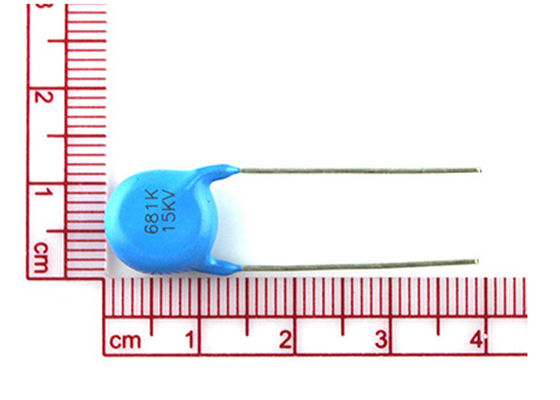

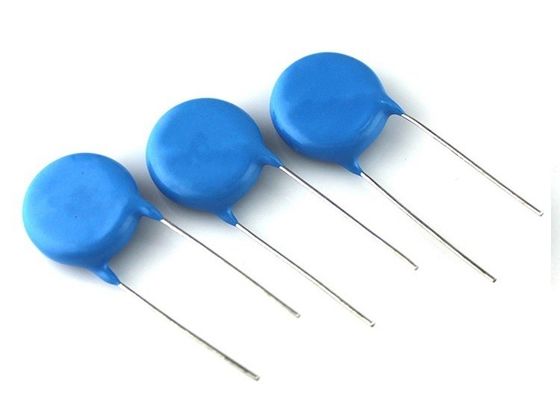

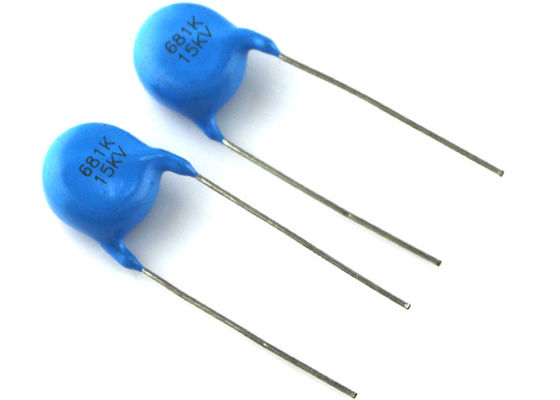

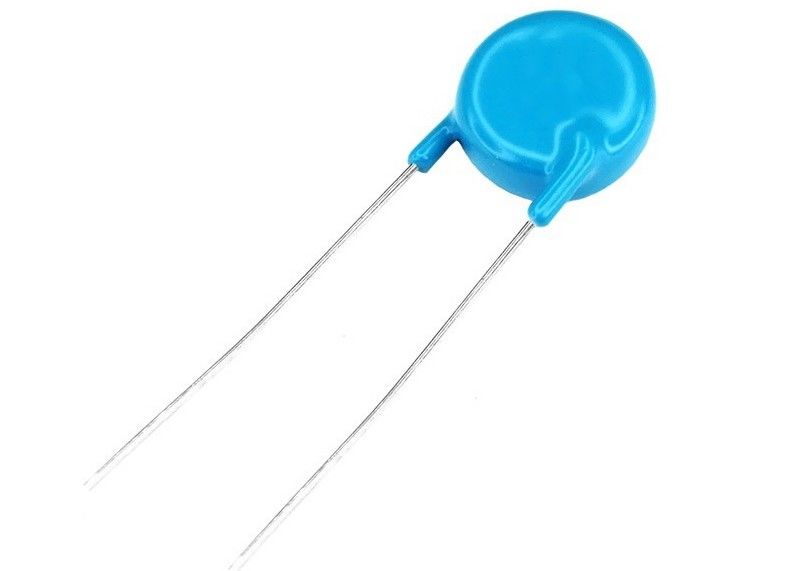

680pF 15000 вольт Керамический дисковый конденсатор

Murata DHR4E4C681K2BB эквивалентный общего назначения высоковольтные керамические дисковые конденсаторы 680pF 15000вольт 10%

■Особенности

1Небольшой размер.
2Отличная теплостойкость, влагостойкость и высокая
Диэлектрическое напряжение.
3Покрыто огнеупорной эпоксидной смолой.

4Номинальное напряжение.20 кВ доступно по запросу
• Низкие потери
• Высокая емкость в небольших размерах
• Высокая устойчивость
• Радиальные провода
• Керамический однослойный конденсатор

■Заявления

1Цветные телевизоры двойные и тройные
2Высоковольтные постоянные источники питания (PPC, рентгеновские)
устройства, очистители воздуха, лазеры и т.д.)
3. Настройка конденсатора в фокусной схеме для отображения

• телевизоры и мониторы • SMPS • постоянное и импульсное высокое напряжение • рентгеновское оборудование

Проектирование

Конденсаторы состоят из керамического диска, обе стороны которого покрыты серебром.Конденсаторы могут снабжаться прямыми проводами с расстоянием между проводами 0.375" (9,5 мм), 0,500" (12,7 мм) или 0,750" (19,2 мм).

■Пример

■Капитан-временник, Чар.

Заявки по сериям

• DE1: Продукты, сертифицированные по стандарту безопасности
• DE2: Продукты, сертифицированные по стандарту безопасности
• DE6: Продукты, сертифицированные по стандартам безопасности, Автомобильные
• DEA: Продукты общего назначения
• DEB: Продукты общего назначения
• DEC: Продукты общего назначения
• DEF: Инвертор LCD-заднего освещения
• DEH: Продукты общего назначения
• DEJ: Соответствует японским законам о безопасности
• DES: Продукты общего назначения

Особенности по сериям

• DE1: IEC60384-14 Класс X1/Y1
• DE2: IEC60384-14 Класс X1/Y2
• DE6: IEC60384-14 класс X1/Y2 для автомобилей
• DEA: Тип высокой температуры с гарантированными низкими потерями (тип низкой генерации тепла для компенсации температуры)
• DEB: высокодиэлектрический постоянный тип свинца
• DEC: номинальное напряжение DC6.3kV
• DEF: для балластного конденсатора инвертора LCD-заднего освещения
• DEH: гарантия высокой температуры типа низких потерь
• DEJ: На основании Закона Японии о безопасности электрических приборов и материалов
• DES: Высокая температура гарантированный тип низких потерь (низкая генерация тепла)

Серия DE от Murata предлагает как высоковольтные, так и сертифицированные по стандартам безопасности керамические конденсаторы.первично-вторичное соединение на переключающих источниках питания, высокочастотные импульсные схемы, горизонтальные резонансные схемы и схемы разъединения для источников питания.

Murata выпустила на рынок керамический конденсатор типа IEC 60384-14*1Y1*2, сертифицированный по классу безопасности для низкопрофильных источников питания.Эти конденсаторы идеально подходят для всех переключающих источников питания AC-DC, где требуется низкий профиль для компактного AV-оборудования, светодиодного освещения или оборудования 1U*3, установленного на стойке.

■!Осторожно (Рейтинг)

Когда конденсаторы с постоянным током должны использоваться в цепях переменного тока или волнистого тока, обязательно поддерживайте значение Vp-p приложенного напряжения или Vo-p, содержащее уклонение постоянного тока в пределах диапазона номинального напряжения.Когда напряжение применяется к схеме, запуск или остановка могут генерировать нерегулярное напряжение в течение периода транзита из-за резонанса или переключения.Не забудьте использовать конденсатор с номинальным диапазоном напряжения, который включает в себя эти нерегулярные напряжения

2.Операционная температура и самогенерируемое тепло

Поддерживайте температуру поверхности конденсатора ниже верхней границы его номинального диапазона рабочей температуры.Когда конденсатор используется в высокочастотном токе, импульсный ток или аналогичный ток, он может самопроизводить тепло из-за диэлектрической потери.Нагрузка напряжения должна быть такой, чтобы самопроизводящееся тепло конденсатора находилось в пределах 10°C при температуре атмосферы 25°CПри измерении используется термопары с небольшой тепловой емкостью K ø0,1 мм в условиях, когда на конденсатор не влияет излучение тепла от других компонентов или колебания окружающей среды.Чрезмерная жара может привести к ухудшению характеристик и надежности конденсатора. (Никогда не пытайтесь проводить измерения с включенным охлаждающим вентилятором, иначе точное измерение не может быть обеспечено.)

Несоблюдение вышеуказанных предостережений может привести, в худшем случае, к короткому замыканию и приводить к возникновению дыма или частичной дисперсии при использовании препарата.

■ Осторожность (условия хранения и эксплуатации)

Окружающая среда эксплуатации и хранения

Изоляционное покрытие конденсаторов не формирует идеальную уплотнение; поэтому не используйте или хранить конденсаторы в коррозионной атмосфере, особенно где хлорид газа, сульфид газа, кислоты, щелочи,соль или аналогичные вещества присутствуютКонденсатор предназначен для использования в изоляционных средах, таких как эпоксидная смола, силиконовое масло и т. д.Должны быть 3 мм или более изолирующих сред для каждого направления конденсатора. Перед очисткой, склеиванием или формованием этого продукта проверьте, что эти процессы не влияют на качество продукта, проверяя производительность очищенного,соединенный или отливный продукт в предназначенном оборудованииХраните конденсаторы там, где температура и относительная влажность не превышают -10-40 градусов Цельсия и 15-85%.Если вы не будете соблюдать вышеуказанные меры предосторожности, это может привести к серьезным последствиям.В худшем случае, в коротком круге и вызывает испарение или частичное рассеивание при использовании продукта.
