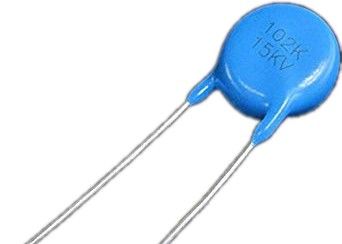

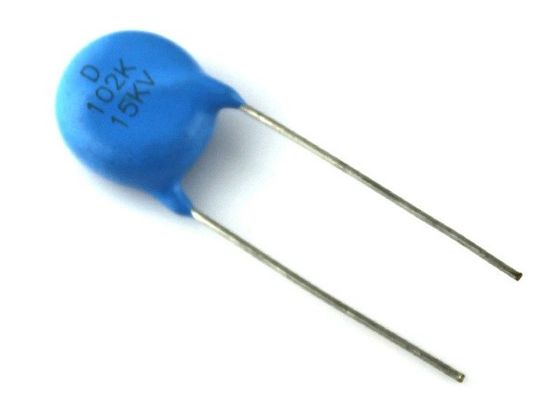

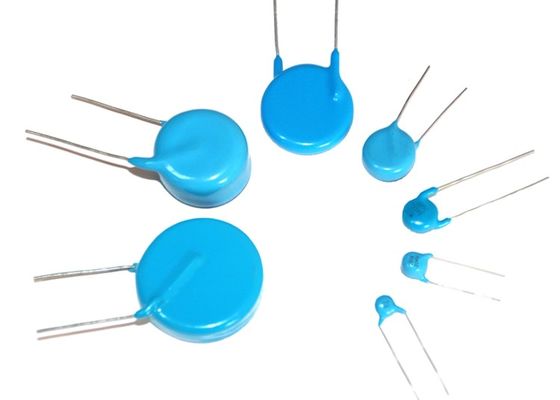

Конденсатор керамического диска Murata Electronics
Подробная информация о продукте:
| Фирменное наименование: | UCHI |
| Номер модели: | КТ81-15КВ-Д19-Ф12.5-102К |
Оплата и доставка Условия:
| Количество мин заказа: | ТИПСЫ |
|---|---|
| Цена: | 0.35~0.5 USD/Pieces |
| Упаковывая детали: | Навалом |
| Время доставки: | Запасы для небольшого количества |
| Условия оплаты: | T/T |
| Поставка способности: | 1000,000pcs в месяц |
|
Подробная информация |
|||
| Категория продукта: | Керамические дисковые конденсаторы | Емкость: | 1000 пф |
|---|---|---|---|
| DC оценки напряжения тока: | DC 15KV | Толерантность: | 10% |
| Диаметр: | 18 мм | Расстояние ведущих: | 12,5 мм |
| Рабочая температура: | -25~+85С | Стиль завершения: | Радиальный |
| Емкость - nF: | 1nF | Емкость - мкФ: | 0.001uF |
| Вес устройства: | 6 граммов | Температурный коэффициент: | +/- 1000 стр./мин/с |
| Выделить: | дисковые керамические конденсаторы,высоковольтные пленочные конденсаторы,высоковольтные керамические дисковые конденсаторы |
||
Характер продукции
Murata Electronics DHR4E4C102K2FB Кроссовые высоковольтные керамические дисковые конденсаторы 1000pF +/-10% DC15k вольт
Около N4700 керамики
Y5T имеет лучшую производительность, чем Класс II общей керамики.
+22/-33% от -25°C до +85°C. Коэффициент диссипации менее 1%, сопротивление изоляции больше 100000MΩ.
Диэлектрические свойства керамики
| Нет, нет, нет. |
Керамика |
Операционная температураРасстояние ((°C) |
Изоляция |
Рассеивание |
Температура |
| 1 |
Y5T |
-25/+85 | 100000 | 00,2% | +/-28% |
Размер и стиль
◆Стандартные рейтинги:
Выдерживает напряжение ≥ 1,5 раза от номинального напряжения ((в масле)
| Нет, нет, нет. | Номер части |
Керамика |
Рейтинговый |
Пропускная способность | Размеры ((мм) | ||||
| В | - Это TOL. | D | T | F | d | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ± 10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆Особенности
*Низкий коэффициент рассеивания 1% при 1 КХЗ
*Высокая частота ≥ 100 КГц
*Высокий ток ≥ 15mA
*Высокое напряжение ≥45KVDC
*Высокое сопротивление изоляции ≥100000MΩ
*Долгая жизнь ≥10 лет
*Низкие потери, высокая стабильность
*Высокая емкость в небольших размерах
*Радиальные провода
*Керамический однослойный конденсатор
* Отличная теплостойкость, влагостойкость и высокая диэлектрическая напряженность.
*Покрыто огнеупорной эпоксидной смолой.
◆Применение
*Высоковольтные источники питания;
*газовые лазеры, генератор импульсов высокого напряжения
*Рентгеновское оборудование
*Умная сеть
*Промышленность
*Военные
*ХИД ксеноновая лампа, ХИД ксеноновая лампа, ХИД ксеноновая лампа, ХИД лампы, (VT) трансформаторы напряжения, (PT) потенциальный трансформатор, трансформаторы высокого напряжения, наружные трансформаторы напряжения,Инвертор мощности Преобразователь напряженияТрансформатор постоянного напряжения, преобразователь мощности, преобразователь напряжения, преобразователь напряжения, преобразователь мощности, преобразователь,
* Цветные телевизоры двойные и тройные
*Высоковольтные источники постоянного тока (PPC, рентгеновские аппараты, очистители воздуха, лазеры и т.д.)
*Настройка конденсатора в фокусной схеме для отображения
ОБЯЗАННОСТИ
(1) Во время транспортировки и хранения
• Не транспортируйте и не храните конденсатор в местах, где он будет подвергаться воздействию высокой температуры или высокой влажности.
• Не подвергайте воздействию ядовитых газов, таких как H2SO4, HCL или HNO3.
• Избегайте чрезмерного удара, например, при падении.
(2) Во время работы
• Избегайте контакта с электролитами, такими как пот. Не прикасайтесь голыми руками.
• Избегайте чрезмерного удара, например, при падении.
• Не наносите сварку на конечные колонки.
• Не обрабатывайте терминалы повторно.
(3) Использование
• Если конденсатор используется для высокоскоростных импульсов, например, с помощью лазера, убедитесь, что напечатанный импульс не
напряжение (пик-к-пик вольт-возраст) находится в пределах номинальных характеристик конденсатора.
•Убедитесь, что конденсатор не подвергается воздействию радиационного тепла от камер или трансформаторов.
Общие спецификации 15 кВ
Конденсатор керамического диска высокого напряжения 15 кВ 100PF
Конденсатор керамического диска высокого напряжения 15 кВ 220PF
Конденсатор керамического диска высокого напряжения 15 кВ 330PF
Конденсатор керамического диска высокого напряжения 15 КВ 470PF
Конденсатор керамического диска высокого напряжения 15 кВ 500PF
Конденсатор керамического диска высокого напряжения 15 кВ 1000PF
Конденсатор керамического диска высокого напряжения 15 КВ 2200 ПФ
Конденсатор керамического диска высокого напряжения 15 КВ 3300PF
Конденсатор керамического диска высокого напряжения 15 КВ 4700PF
Конденсатор керамического диска высокого напряжения 15 кВ 10000PF
