SMD-варистор с высоким пиковым обратным напряжением, предназначенный для эффективной DDR5 16Gb A-Die SDRAM
Подробная информация о продукте:
| Место происхождения: | Дунгуань, Гуандун, Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | SGS.MA.CTI.CQC |
| Номер модели: | DDR5 16 ГБ A-Die SDRAM |
Оплата и доставка Условия:
| Количество мин заказа: | 10000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Большая часть/лента |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, PayPal, западное соединение, грамм денег |
| Поставка способности: | 5000,000,000PCS в месяц |
|
Подробная информация |
|||
| Серия продукции: | СМД варистор | Максимальный ток: | Варьируется (например, до нескольких ампер) |
|---|---|---|---|
| Технология: | Металлическая окись | Абсорбция энергии: | Обычно от 0,1 Дж до 10 Дж. |
| Приложения: | Защита от перенапряжения в электронных схемах | DC оценки напряжения тока: | 385V |
| Хорошее имя: | SMD Варистор 10Д471К 470В 10% | Сопротивление энергии: | 0.02J B 0.05J |
| Сопротивление изоляции: | Обычно >100 МОм | Терминал: | Специальное крепление для поверхностного монтажа |
| Температура хранения: | -55 +125 | Варистор напряжение переменное: | 175-385 В |
| Напряжение варистора: | 470В+/-10% | ||
| Выделить: | SMD-варистор для DDR5 SDRAM,Варистор высокого пикового обратного напряжения,SMD-варистор с совместимостью A-Die |
||
Характер продукции

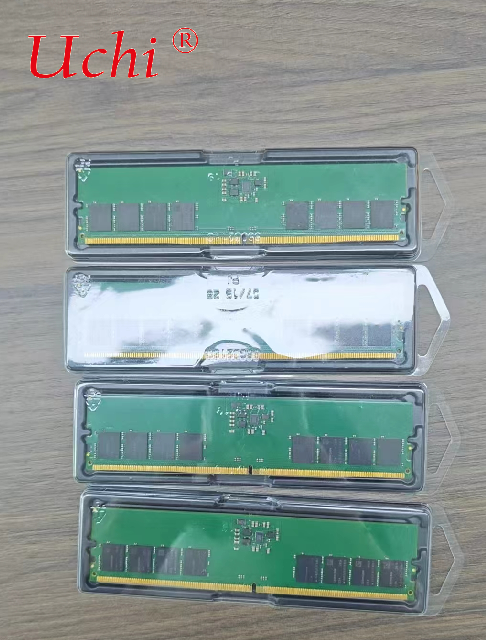

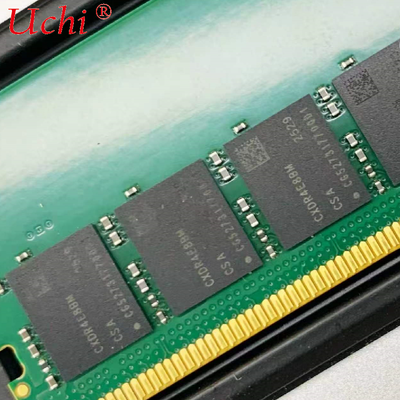

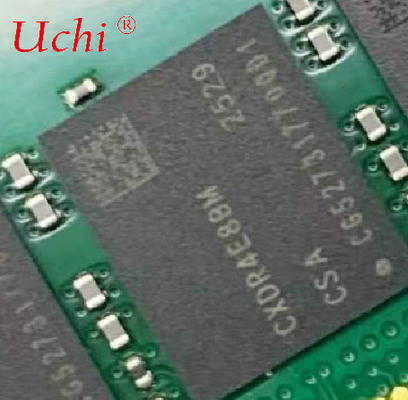

DDR5 16Gb A-Die SDRAM
1.1 Ключевые особенности
• Соответствие стандарту JEDEC;
• Источник питания: VDD/VDDQ = 1,1 В (от 1,067 В (-3%) до 1,166 В (+6%));
• Источник питания: VPP = 1,8 В (от 1,746 В (-3%) до 1,908 В (+6%));
• Стандартный корпус JEDEC: 82-контактный FBGA для x4/x8, 102-контактный FBGA для x16;
• Конфигурация массива:
• 32 банка (8 групп банков, 4 банка в каждой группе) для x4/x8;
• 16 банков (4 группы банков, 4 банка в каждой группе) для x16;
• Архитектура с 16-битным предвыборкой;
• Поддерживаемые длины пакета (BL): BL16, BC8 OTF, BL32 (опционально), BL32 OTF (опционально); • Программируемая задержка CAS (CL);
• Программируемая задержка записи CAS (CWL);
Встроенное терминальное сопротивление (ODT) через настройку регистра режима: RTT_PARK, RTT_WR, RTT_NOM_WR, RTT_NOM_RD, DQS_RTT_PARK
Обновление одного банка и обновление всех банков в режиме нормального обновления и режиме тонкой гранулярности; • Режим тонкой гранулярности обновления 2x (0°C ≤ TCase ≤ 85°C), 4x (85°C ≤ TCase ≤ 95°C) для меньшего tRFC;
• Двунаправленный дифференциальный строб данных;
• Интерфейс POD (Pseudo Open Drain) для ввода/вывода данных, ввода команд и адреса;
• Поддерживается режим тестирования подключения (TEN);
• Внутренний VREF для ввода данных, ввода команд/адреса и выбора кристалла;
• Инверсия команд/адреса (CAI);
• Поддерживается режим 1N/2N для команд;
• Поддерживается 4-тактный эквалайзер с обратной связью (DFE);
• Поддерживаются режимы обратной связи и тестирования частоты ошибок в битах;
• Поддерживается hPPR/sPPR. sPPR Do/undo/Lock поддерживается;
• Режимы обучения:
• Обучение VrefDQ / VrefCA / VrefCS
• Режим обучения чтения
• Режим обучения CA
• Режим обучения CS
• Обучение VREFDQ для каждого вывода
• Режим обучения выравнивания записи
• Регулятор рабочего цикла (DCA) для чтения - глобальный
• Регулятор рабочего цикла (DCA) для чтения - для каждого вывода (DQ) • Адресуемость каждого DRAM (PDA);
• Режим максимального энергосбережения (MPSM);
• Многоцелевая команда (MPC);
• Асинхронный сброс при включении питания;
Рабочая температура корпуса: 0°C ≤ TCase ≤ 95°C;
• Поддержка режимов автообновления и самообновления;
• Средний период обновления:
• 3,9 мкс/32 мс, 8K циклов при 0°C ≤ TCase ≤ 85°C; • 1,95 мкс/16 мс, 8K циклов при 85°C < TCase ≤ 95°C;
Программируемые преамбулы и пост-амбулы чтения/записи;
• Поддерживается циклический избыточный код (CRC) для целостности данных чтения/записи; • Встроенная ECC;
• Прозрачность ECC и очистка ошибок;
• MBIST / mPPR;
• Режим пониженного энергопотребления не поддерживается;
• Режим тестирования выходного драйвера корпуса;
• Режим частичного самообновления массива (PASR) не поддерживается;
• Соответствие RoHS
Примечание:
Функциональность, описанная в данном документе, и указанные временные характеристики относятся к режиму работы с включенным DLL (нормальная работа), если не указано иное.
Спецификации корпуса DDR5 SDRAM
В этой главе будут представлены размеры корпуса и распиновка в конфигурациях x4/x8/x16, которые могут помочь вам подобрать устройство.
Размеры корпуса DDR5 SDRAM на стр. 7
• Распиновка DDR5 SDRAM x8 по стандарту MO-210-AN – 82-контактный на стр. 8 • Описание распиновки на стр. 9
