Стандартный планетарный редуктор BLDC с внешним диаметром 28 мм, 4 полюса
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | 30JM30K/B2847 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 штук |
|
Подробная информация |
|||
| Количество полюсов: | 4 | Эксплуатационный диапазон: | 9V~16V/9C~26V |
|---|---|---|---|
| Номинальный ток mA: | 130/70 | Сертификат: | 3C |
| Скорость вращения на холостом ходе r/min: | 7300 | Ток без нагрузки mA: | 270/180 |
| Номинальная скорость r/min: | 5500/6000 | Расклассифицированная сила w: | 7.3/8.0 |
| Выделить: | 4-полюсный планетарный редуктор BLDC,Планетарный редуктор BLDC |
||
Характер продукции
30JM30K/B2847 28mm OD Стандартная коробка передач BLDC Планетарный мотор 4 поля
Особенности
1.Бесчесательный двигатель с встроенным драйвером, с положительной инверсией, регулировкой скорости, тормозной функцией.
2Планетарная коробка передач OD калибра 28 мм,
Размер допустимой нагрузки: 0,3 Н.м. ~ 3,0 Н.м.

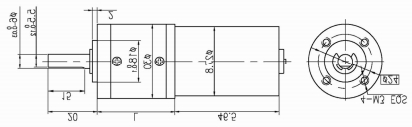

Размеры
Технические данные бесбрюшевого двигателя
| Тип | Число из полюсов |
Число фазы |
Работающий Диапазон |
Рейтинговый напряжение VDC |
Нет нагрузки скорость r/min |
Нет нагрузки текущий mA |
Рейтинговый момент вращения g.cm |
Рейтинговый скорость r/min |
Рейтинговый текущий mA |
Рейтинговый мощность W |
|||||||||||||
| B2847-1273 | 4 | 3 | 9V ~ 16V | 12 | 7300 | 270 | 130 | 5500 | 130 | 7.3 | |||||||||||||
| B2847-2473 | 4 | 3 | 9V ~ 26V | 24 | 7300 | 180 | 130 | 6000 | 70 | 8.0 | |||||||||||||
Технические данные двигателя без щетки
1.B2847-1273 Двигатель BLDC
2.B2847-2473 Двигатель BLDC
Диаграмма провода
PIN 1# (синий) Управление тормозом
PIN 2# (оранжевый) регулирование скорости PWM: Введите сигнал PWM 20 ~ 30 кГц и регулируйте скорость двигателя, регулируя рабочий цикл.
PIN 3# (черный) отрицательный полюс питания
PIN 4# (Белый) Переднее и обратное вращение: подвешенное рулевое управление CCW, короткое замыкание на наземном рулевом управлении CW.
PIN 5# (зеленый) Обратная связь n=60 * F/P, где F - частота обратной связи, а P - 4 пары паров столбов двигателя.
PIN 6# (красный) положительный столб питания
Длина соединительной линии 200 мм
