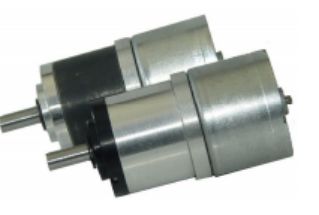

BLDC Планетарный мотор-редуктор со встроенным драйвером, внешний диаметр 22 мм, планетарный редуктор, 12 полюсов
Подробная информация о продукте:
| Место происхождения: | Dongguan China |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | 22JXE3K/B2418 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 штук |
|
Подробная информация |
|||
| Количество полюсов: | 12 | Эксплуатационный диапазон: | 9V~16V/9C~26V |
|---|---|---|---|
| Номинальное напряжение VDC: | 24/12 | Сертификат: | 3C |
| Скорость вращения на холостом ходе r/min: | 7500 | Ток без нагрузки mA: | 100/85 |
| Номинальная скорость r/min: | 5800 | Расклассифицированная сила w: | 1.8 |
| Выделить: | 22-мм BLDC планетарный мотор-редуктор,Планетарный двигатель передач Встроенный водитель,12-полюсный BLDC планетарный мотор-редуктор |
||
Характер продукции
Размер допустимой нагрузки: 0,03 Н.м. ~ 0,3 Н.м.
Технические данные бесбрюшевого двигателя
| Тип | Число из полюсов |
Число фазы |
Работающий Диапазон |
Рейтинговый напряжение VDC |
Нет нагрузки скорость r/min |
Нет нагрузки текущий mA |
Рейтинговый момент вращения g.cm |
Рейтинговый скорость r/min |
Рейтинговый текущий mA |
Рейтинговый мощность W |
|||||||||||||
| B2418-1275 | 12 | 3 | 9V ~ 16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V ~ 26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||
Технические данные двигателя без щетки
1.B2418-1275 Двигатель BLDC
2.B2418-2475 Двигатель BLDC

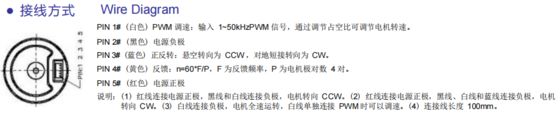

Диаграмма провода
PIN 1# (Белый) Регулирование скорости PWM: Введите сигнал PWM 1 ~ 50 кГц и регулируйте скорость двигателя, регулируя рабочий цикл.
PIN 2# (черный) Отрицательный полюс питания
PIN 3# (Синий) Переднее и обратное вращение: подвешенное рулевое управление CCW, короткое замыкание на наземном рулевом управлении CW.
PIN 4# (Желтый) Обратная связь n=60 * F/P, где F - частота обратной связи и P - 4 пары паров столбов двигателя.
PIN 5# (красный) положительный столб питания
Примечание:
(1) Подключите красный провод к положительному терминалу питания, а черно-белые провода - к отрицательному.
(2) Подключите красный провод к положительному краю источника питания, а черный, белый и синий - к отрицательному.
(3) Подключите белый провод к отрицательному терминалу. Мотор будет работать на полную скорость. Когда белый провод подключен к PWM отдельно, скорость может регулироваться.
(4) Длина соединительной линии 100 мм
