24 мм OD bldc Планетарная коробка передач Мотор коробки передач Встроенный драйвер
Подробная информация о продукте:
| Место происхождения: | Донггуан Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | 24JM10K/B2430 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 штук |
|
Подробная информация |
|||
| Количество поляков: | 12 | Период действия: | 9V~16V/9C~26V |
|---|---|---|---|
| Номинальный ток mA: | 420/210 | Масштаб применения: | Мебель/медицинская/промышленность |
| Сертификат: | 3C | Скорость вращения на холостом ходе r/min: | 8000 |
| Ток без нагрузки mA: | 180/100 | Номинальная скорость r/min: | 6000/6200 |
| Расклассифицированная сила w: | 3.2 | Номер участка: | 3 |
| Выделить: | bldc планетарная коробка передач двигатель передач,Двигатель 24 мм OD bldc,Планетарный двигатель передач Встроенный водитель |
||
Характер продукции
Допустимый диапазон нагрузки: 0, 1 Н. м~1, 0 Н. м
Технические данные бесбрюшевого двигателя
| Тип | Число из полюсов |
Число фазы |
Работающий Диапазон |
Рейтинговый напряжение VDC |
Без нагрузки скорость r/min |
Без нагрузки текущий mA |
Рейтинговый момент вращения г. см. |
Рейтинговый скорость r/min |
Рейтинговый текущий mA |
Рейтинговый мощность W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V ~ 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V ~ 26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
Технические данные двигателя без щетки
1.B2430-1280 Двигатель BLDC
| Коэффициент уменьшения | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Количество рельсов | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

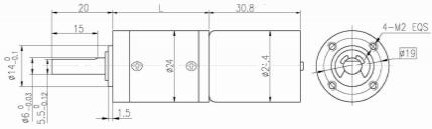

| Длина ((L) | мм | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Скорость без нагрузки | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Номинальная скорость | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| Номинальный момент | N.m. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Максимальная допустимая нагрузка за короткое время | N.m. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 Двигатель BLDC
| Коэффициент уменьшения | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Количество рельсов | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Длина ((L) | мм | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Скорость без нагрузки | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Номинальная скорость | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| Номинальный момент | N.m. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Максимальная допустимая нагрузка за короткое время | N.m. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
Диаграмма провода
PIN 1# (Белый) регулирование скорости PWM: Ввод 1-50 кГц PWM сигнал, и регулировать скорость двигателя путем регулирования рабочего цикла.
PIN 2# (черный) отрицательный полюс питания
PIN 3# (синий) Переднее и обратное вращение: подвешенное рулевое управление CCW, короткое замыкание на наземном рулевом управлении CW.
PIN 4# (желтый) Обратная связь: n=60 * F/P, где F - частота обратной связи и P - 4 пары паров столбов двигателя.
PIN 5# (красный) положительный столб питания
Пояснение: (1) Красная линия соединена с положительным полюсом источника питания, черно-белые линии соединена с отрицательным полюсом, и двигатель поворачивается на CCW.(2) Подключите красный провод к положительному полюсу питания, подключить черный провод, белый провод и синий провод к отрицательному полюсу, и подключить мотор
(3) Белая линия подключена к отрицательному полюсу, и двигатель работает на полную скорость.(4) Длина соединительного провода 100 мм.
PIN 3 # PWM регулирование скорости, ввод 20 ~ 30 кГц PWM сигнал, и регулировать скорость двигателя путем регулирования рабочего цикла.
ПИН 4#Переднее и обратное вращение, подвешенное вращение - CW, и короткое замыкание на заземление - CCW.
ПИН 5#Отрицательный полюс питания
