9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля
Подробная информация о продукте:
| Место происхождения: | Донггуан Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | 36JXE30K/B3650 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 штук |
|
Подробная информация |
|||
| Количество поляков: | 4 | Период действия: | 9V ~ 16V |
|---|---|---|---|
| Масштаб применения: | Мебель/медицинская/промышленность | Сертификат: | 3C |
| Скорость вращения на холостом ходе r/min: | 5300 | Ток без нагрузки mA: | 440/270 |
| Номинальная скорость r/min: | 4000 | Расклассифицированная сила w: | 14.4/16.2 |
| Номер участка: | 3 | Номинальное напряжение VDC: | 12В/24В |
| Выделить: | Двигатель постоянного тока без щетки 9В,Двигатель постоянного тока без щетки,Двигатель 16 В без щетки |
||
Характер продукции
Размер допустимой нагрузки: 0,3 н.м. ~ 3,0 н.м.
Технические данные бесбрюшевого двигателя
| Тип | Число из полюсов |
Число фазы |
Работающий Диапазон |
Рейтинговый напряжение VDC |
Без нагрузки скорость r/min |
Без нагрузки текущий mA |
Рейтинговый момент вращения g.cm |
Рейтинговый скорость r/min |
Рейтинговый текущий А. |
Рейтинговый мощность W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V ~ 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9V ~ 26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
Технические данные двигателя без щетки
1.B3640-1253 Двигатель BLDC
| Коэффициент уменьшения | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Количество рельсов | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

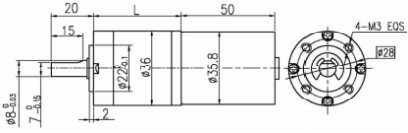

| Длина ((L) | мм | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Скорость без нагрузки | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Номинальная скорость | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| Номинальный момент | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Максимальная допустимая нагрузка за короткое время | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 Двигатель BLDC
| Коэффициент уменьшения | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Количество рельсов | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Длина ((L) | мм | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Скорость без нагрузки | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Номинальная скорость | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| Номинальный момент | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Максимальная допустимая нагрузка за короткое время | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
Диаграмма провода
PIN 1# (синий) Управление тормозом
PIN 2# (оранжевый) регулирование скорости PWM: Введите сигнал PWM 20 ~ 30 кГц и регулируйте скорость двигателя, регулируя рабочий цикл.
PIN 3# (черный) отрицательный полюс питания
PIN 4# (Белый) Переднее и обратное вращение: подвешенное рулевое управление - CCW, короткое замыкание на наземном рулевом управлении - CW.
PIN 5# (зеленый) Обратная связь n=60 * F/P, где F - частота обратной связи, а P - 4 пары паров столбов двигателя.
PIN 6# (красный) положительный столб питания
Длина соединительной линии 200 мм
PIN 3 # PWM регулирование скорости, ввод 20 ~ 30 кГц PWM сигнал, и регулировать скорость двигателя путем регулирования рабочего цикла.
ПИН 4#Переднее и обратное вращение, подвешенное вращение - CW, и короткое замыкание на заземление - CCW.
ПИН 5#Отрицательный полюс питания
