37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов
Подробная информация о продукте:
| Место происхождения: | Донггуан Китай |
| Фирменное наименование: | UCHI |
| Сертификация: | Completed |
| Номер модели: | 37JB10K/B3630 |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 шт. |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | Стандартный |
| Время доставки: | 5-7 дней |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 5000 штук |
|
Подробная информация |
|||
| Количество поляков: | 8 | Период действия: | 9V~16V/9C~24V |
|---|---|---|---|
| Номинальный ток mA: | 820/410 | Масштаб применения: | Мебель/медицинская/промышленность |
| Сертификат: | 3C | Скорость вращения на холостом ходе r/min: | 4680 |
| Ток без нагрузки mA: | 270/140 | Номинальная скорость r/min: | 3500 |
| Расклассифицированная сила w: | 3.2 | Номер участка: | 3 |
| Выделить: | 37 мм ОД планетарный мотор,8 полюсов планетарный мотор,Двигатель с 8 полюсами |
||
Характер продукции
Размер допустимой нагрузки: 1,0 Н.м.
Технические данные бесбрюшевого двигателя
| Тип | Число из полюсов |
Число фазы |
Работающий Диапазон |
Рейтинговый напряжение VDC |
Нет нагрузки скорость r/min |
Нет нагрузки текущий mA |
Рейтинговый момент вращения g.cm |
Рейтинговый скорость r/min |
Рейтинговый текущий mA |
Рейтинговый мощность W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V ~ 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V ~ 26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
Технические данные двигателя без щетки
1.B3630-1247 Двигатель BLDC
| Коэффициент уменьшения | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Количество рельсов | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

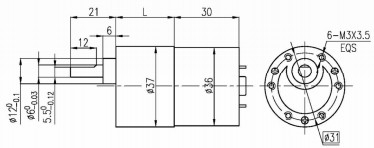

| Длина ((L) | мм | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Скорость без нагрузки | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Номинальная скорость | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Номинальный момент | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Максимальная допустимая нагрузка за короткое время | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 Двигатель BLDC
| Коэффициент уменьшения | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Количество рельсов | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| Длина ((L) | мм | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Скорость без нагрузки | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Номинальная скорость | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Номинальный момент | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Максимальная допустимая нагрузка за короткое время | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
Диаграмма провода
PIN 1# (синий) Управление тормозом
PIN 2# (оранжевый) регулирование скорости PWM: Введите сигнал PWM 20 ~ 30 кГц и регулируйте скорость двигателя, регулируя рабочий цикл.
PIN 3# (черный) отрицательный полюс питания
PIN 4# (Белый) Переднее и обратное вращение: подвешенное рулевое управление - CCW, короткое замыкание на наземном рулевом управлении - CW.
PIN 5# (зеленый) Обратная связь n=60 * F/P, где F - частота обратной связи, а P - 4 пары паров столбов двигателя.
PIN 6# (красный) положительный столб питания
Длина соединительной линии 200 мм
PIN 3 # PWM регулирование скорости, ввод 20 ~ 30 кГц PWM сигнал, и регулировать скорость двигателя путем регулирования рабочего цикла.
ПИН 4#Переднее и обратное вращение, подвешенное вращение - CW, и короткое замыкание на заземление - CCW.
ПИН 5#Отрицательный полюс питания
