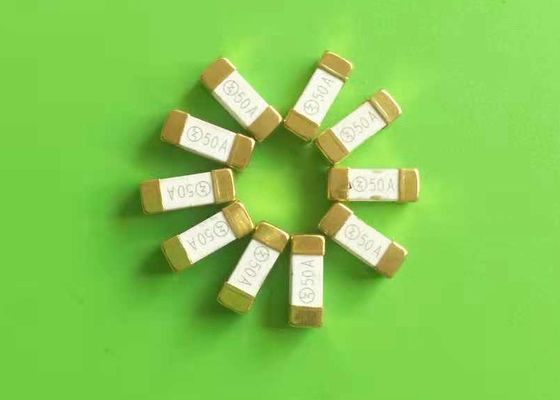

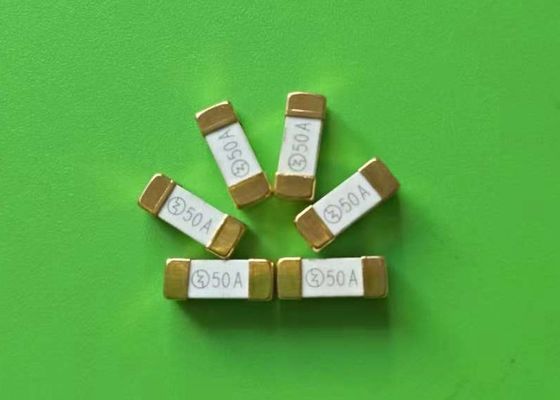

Быстродействующий высокопоточный предохранитель 50А 12х4,5 мм
Подробная информация о продукте:
| Сертификация: | UL |
| Номер модели: | 4512 серии |
Оплата и доставка Условия:
| Количество мин заказа: | 1000pcs |
|---|---|
| Цена: | Подлежит переговорам |
| Упаковывая детали: | 20А-30А: взрыватели 2000пкс в ленте (ширине 24мм) и вьюрке (дя. 13инч); 40А-100А: взрыватели 1000пкс |
| Время доставки: | 7-10 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000,000pcs/month |
|
Подробная информация |
|||
| Имя: | 4512 Кирпичный предохранитель | Настоящие оценки: | 50А |
|---|---|---|---|
| Номинальное напряжение: | 32В,63В,72В,80В,125В | Отключающая способность: | 500 А переменного тока при 125 В, 1 КА постоянного тока |
| Скорость: | Быстрое действие | Тело: | Квадратная керамика |
| Упаковка: | Поверхностный монтаж | Стандартный: | УЛ248-1/14 |
| Выделить: | мини-стеклянные предохранители,предохранитель с радиальным свинцом,сильноточный кирпичный предохранитель 50А |
||
Характер продукции
1032 1245 4512 Серия предохранителей для поверхностного монтажа, быстродействующий, высокотоковый, кирпичный предохранитель 50A 12x4.5 мм, керамический квадратный корпус
Описание
Предохранитель серии 4512 NANO² - это быстродействующий предохранитель с очень высоким током, предназначенный для применений с высоким рабочим током. Он обеспечивает превосходную устойчивость к термическим циклам в 500 циклов благодаря низкому повышению температуры и отличным характеристикам температурной стабильности, что делает его идеальным для использования в оборудовании для передачи данных и телекоммуникаций, таком как высокопроизводительные серверы, базовые станции, источники питания и приложения для вычислений на лезвиях. Серия 463 предлагает защиту цепей с высоким током, сверхвысокие характеристики прерывания (до 500A при 72 В постоянного тока) и небольшой размер (10,1 мм x 3,12 мм x 3,12 мм) и форм-фактор для поверхностного монтажа, чтобы помочь сэкономить место.
Особенности
* Быстродействующий высокотоковый кирпичный предохранитель
* Конструкция для поверхностного монтажа для экономии места
* Керамический квадратный корпус с конструкцией торцевой крышки
* Разработан в соответствии с UL248-1/14
* Новое поступление
Применения
Высокопроизводительные серверы
Источник питания базовой станции
Модуль регулятора напряжения для ПК-сервера
Система охлаждающего вентилятора для ПК-сервера
Приложения Advanced Telecommunication Computing Architecture (ATCA) для облачных вычислений
Система управления батареями (промышленные инструменты)
Электрические характеристики
| Амперы | 1.0 In | 2.5 In | 3.5 In |
| 20-50A | 4 часа мин. | <10 с | - |
| 60-100A | 4 часа мин. | - | <10 с |
Спецификации
1. Прерывание переменного тока (измерено при указанном напряжении, коэффициент мощности 100%, случайное замыкание)
2. Прерывание постоянного тока (измерено при указанном напряжении, постоянная времени менее 50 микросекунд,
источник батареи)
3. Типичные значения I2t до дугообразования измеряются при токе 10In, банк батарей постоянного тока, но не превышающем прерывание
рейтинг, постоянная времени откалиброванной цепи менее 50 микросекунд)
4. Внутренняя квалификация для 40A-60A при 80 В постоянного тока, одобрение UL находится на рассмотрении
Размеры (мм)
Рекомендуемая схема расположения контактных площадок
20A-30A: Рекомендуемая толщина дорожки 3 унции; минимальная ширина дорожки 10 мм
40A-50A: Рекомендуемая толщина дорожки 3 унции; минимальная ширина дорожки 15 мм
60A-70A: Рекомендуемая толщина дорожки 3 унции; минимальная ширина дорожки 22 мм
80A-100A: Рекомендуемая толщина дорожки 6 унций; минимальная ширина дорожки 33 мм
Характеристики пайки
Паяние оплавлением
• Температура: 260° C
• Время: максимум 30 секунд
Временные кривые
Кривая снижения температуры
Нормальная рабочая температура: 25℃± 2℃
Рабочая температура: от -55℃ до 125℃ с применением соответствующего поправочного коэффициента.
График поправочного коэффициента

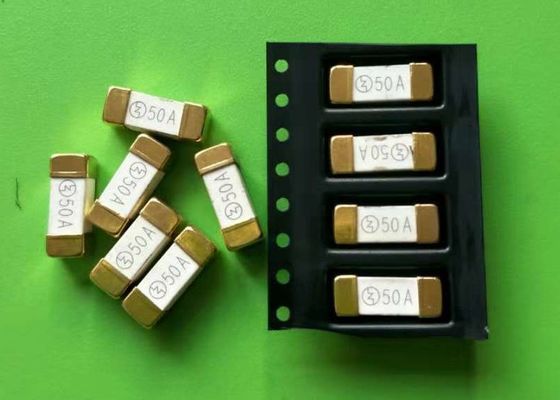

Упаковка и минимальное количество заказа
20A-30A: 2000 шт. предохранителей в ленте (ширина 24 мм) и катушке (диаметр 13 дюймов);
40A-100A: 1000 шт. предохранителей в ленте (ширина 24 мм) и катушке (диаметр 13 дюймов)
