Главная ПродуктыДатчик температуры NTC

CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration

Сертификация
Хорошее сообщение. Купит от снова!

—— Маркируйте Ким

Профессиональные & терпеливейшие сбывания, справедливые трудыы

—— Penka Kalacheva

Надежный соучастник, стоимость быть идет на сотрудничество!

—— Rakesh Saini

Оставьте нам сообщение

CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration

Большие изображения :  CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: SHIHENG
Сертификация: CQC
Номер модели: CWF

Оплата и доставка Условия:

Количество мин заказа: 1000pcs
Цена: Negotiable
Упаковывая детали: Навалом
Время доставки: 2~ 3 недели
Условия оплаты: T/T, западное соединение, Moneygram, Paypal
Поставка способности: 4 миллиарда части в год
Подробное описание продукта
Тип: Датчик температуры водоустойчивой точности изготовленный на заказ НТК КВФ R25: ОМ 0.1К~1000К
На жилье: Эпоксидная смола/латунь/нержавеющая сталь/алюминиевое/пластмасса етк. Индивидуальные: Доступный
Длина кабеля: Быть посоветованным клиентом Применение: Автомобильный, медицинский, ББК, бытовая техника етк.
сертификат: CQC Номер ККК: ККК10001052282
Температурная амплитуда рабочей температуры: -80~+600Дегре Чувствительный элемент: НТК/ПТК/РТД/ДС18Б20 етк.
Кабель/провод: ПВК, силикон, ФЭП, изоляция стеклоткани, другое Допуск сопротивления: ± 5% ± 3% ± 2% ± 1% ± 0,5%



ККК аттестовало датчик температуры 10КОХМ 3950 водоустойчивой точности изготовленный на заказ НТК КВФ для ХВАК и рефрижерации



Связь загрузки файла спецификации ПДФ: Температура Сенсор.пдф точности НТК КВФ



Генерал



Датчики температуры НТК предлагают широкий диапазон стандарта и подгонянные датчики температуры конструированные согласно индивидуальным требованиям к клиента покрывая применения в диапазоне температур между -80°К и продуктом +600°К. нашим содержат строение датчиков температуры используя термисторы, РТДс, ДС18Б20 и другое НТК/ПТК воспринимать елеменцмоунтед в широкий диапазон металла/пластиковых снабжений жилищем.





Как приказать?



1. Температурная амплитуда рабочей температуры:  ?

2. Применение: ?

3. Материал и размер снабжения жилищем: ?

4. Спецификация чувствительного элемента: ?

(Например: Если чувствительный элемент термистор НТК, то сопротивление на 25дегре 10КОХМ, допуск сопротивления ±1%; Бета значение 3950, бета допуск ±1%)

датчик 5.Кабле и длина

6. Как общаться с кабелем кабеля? Прикрепите соединитель или обнажанный & залуживанный? Если соединитель присоединения, пльс позволил нам знать номер детали соединителя и, то мы порекомендуем соответствующее одно.

7. Все особенные требования? Например; Допуск для севарал пункта етк температуры.

8. Оцененное требуемое количество



Примечание: Если вы можете обеспечить схему данных/чертеж или известный МПН, то вы не имеете никакую потребность обеспечить над информацией.





Особенности



Доказанные стабильность и надежность,
Рентабельные решения
Разнообразие металла и снабжений жилищем и тубингс пластмассы конструировало для специфических применений
В горшке с различными видами смолы для хорошего предохранения от датчика
Доступный с особенными видами кабелей (кабели 2-коре или садить на мель на мель с изоляцией ПВК, силикона, тефлона или Кынар, кабелями с экраном & другим), соединителей и других приложений
Обеспечивает хорошую защиту от условий окружающей среды
Доказанная высоковольтная прочность и динамическая прочность
Широкий диапазон сопротивления/температуры, характеристик
Конструированный для измерения, управления и компенсации температуры





Применение



Автомобильный (кондиционирование воздуха, контроль климата кабины/управление,
Внешний контроль температуры, хэатед места, хэатед управление рулем
Колеса, другое), продукты потребления, инструментирование

Промышленные печи, электрические ливни, ХВАК и рефрижерация, сигнализаторы пожара, бассейны и спа, другие…





Популярный дисплей продуктов

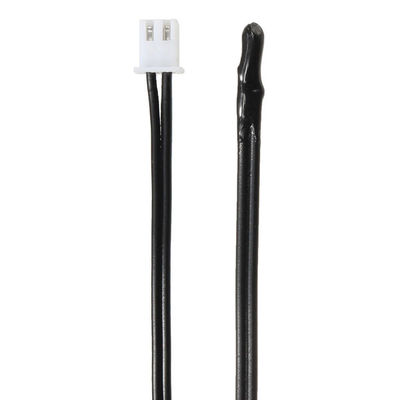

а.КВФ1 упакованное с эпоксидной смолой



Размер (мм) Код С1 С2 С3 С4 Функция Главная программа
Дмакс 4 5 6 7 Влагостойкое, небольшое время контант, быстрый отвечает

Домочадец

воздушно--ондитионер,

рефригерате.

Л1макс 16 16 16 16
Кабель 28# 26# 24# 22#
Л2 Быть посоветованным

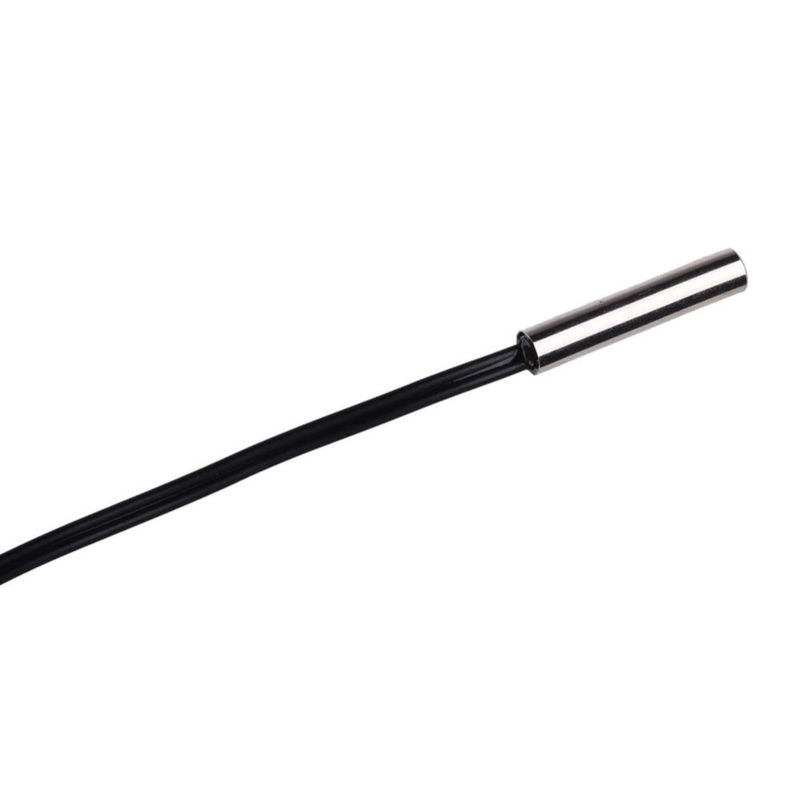

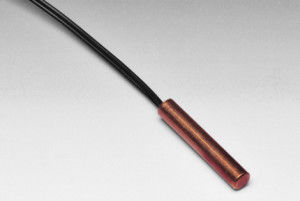

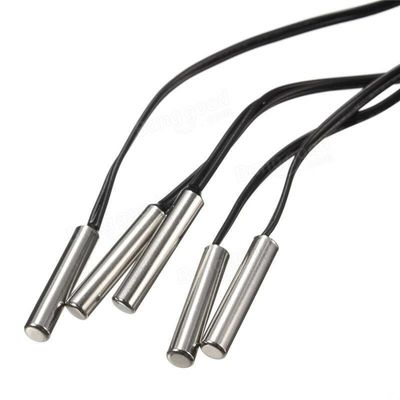

б.КВФ2 упакованное с алюминием, медью, нержавеющей сталью етк.



Размер (мм) Код С1 С2 С3 С4 С5 С6 С7 Функция Применение
Дмакс 4 5 5 5 6 6 6

Влагостойкий, большой коэффициент,

превосходная стабильность

Дом

кондиционер владением рефригерате подогреватель

Л1макс 20 20 25 30 20 25 30
Л2 Согласно требованию к клиента



к.КВФ3 упакованное с пластмассой



Размер (мм) Код С1 С2 С3 С4 Функция Применение
Д 3,5 4 5 6

Влагостойкий,

Превосходное сцепление, витхстанд напряжения тока

Домашнее хозяйство,

воздушно--ондитионер,

рефригерате.

Л1 15 15 15 20
Л2 Быть посоветованным клиентом
Д 4 8 8
Л1 10 35 50
Л2 Быть посоветованным клиентом

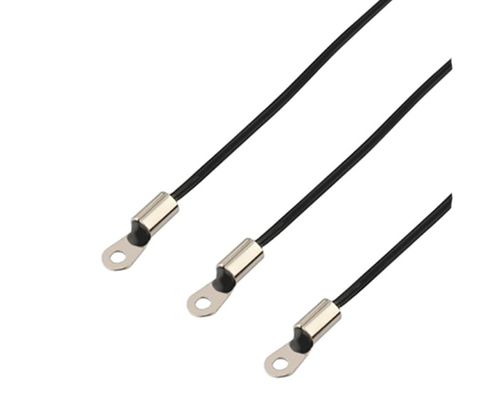

д КВФ4 исправил добавленный металлический лист



Размер (мм) Функция Применение



Может быть встречей

с различным держателем

требование потому что

размера подвижности

Вентилятор

контроль,

индустрия

метр



форма е КВФ5 упакованная экстренныйым выпуском



Размер (мм) Функция Применение
Небольшая константа времени, быстрая отвечает, стабильность.

Приложенный внутри

высокотемпературная окружающая среда, подогреватель,

печь кофе, етк.





Основные параметры технологии



Номер детали Расклассифицированное сопротивление Р25 Значение б (25/50)

Диссипаттион Коеффиент.



Термальная константа времени Рабочая температура
Ряд КОхм Допуск % (К) Допуск % Мв/℃ сек
КВФ□□□3100 0.1~20

±1

±2

±3

±5

3100 ±1 ≥2.2 ≤70 -55~+125
КВФ□□□3270 0.2~20 3270
КВФ□□□3380 0.5~50 3380
КВФ□□□3470 0.5~50 3470
КВФ□□□3600 1~100 3600
КВФ□□□3950 5~100 3950
КВФ□□□4000 5~100 4000
КВФ□□□4050 5~200 4050
КВФ□□□4150 10~250 4150
КВФ□□□4300 20~1000 4300
КВФ□□□4500 20~1000 4500





Воспринимающ используемый термистор элемента-НТК







Мастерская термистора высококачественных и высокой эффективности НТК



Мы имеем уникальную основную технологию процесса и руководителя с собственническими правами интеллектуальной собственности керамического оборудования порошка, сделанными обломоков, серийное производство высокой эффективности НТК автоматическое.
Мы имеем больше чем 12 серии линии автоматического производства термисторов высокой эффективности НТК, продукты имеют преимущества большой продукции, высококачественного, хорошего сцепления, высокой надежности, кроме их можно сделать много видов датчиков температуры НТК, их также можно поставить к другим фабрикам датчиков НТК, и экспортировать в больших количествах к за морем.







Датчик температуры НТК -- взгляд на мастерской







Преимущества и характеристики автоматического датчика температуры



  • Мы имеем сердце датчика температуры НТК--полные наборы производственной линии и основная технология собственнических прав интеллектуальной собственности для термистора измерения НТК температуры высокой эффективности.
  • Мы имеем все виды основного элемента НТК датчика температуры НТК--термисторы измерения температуры высокой эффективности иметь продукцию, полную серию, структурное разнообразие. Наши продукты могут соотвествовать измерения превисион в различной зоне температуры от низкой температуры температуры, средних и низких к высотой с средств температуре. Эти продукты проходили много сертификаций безопасности отечественного и чужого.
  • Сопротивление и температурные характеристики могут соотвествовать клиента полностью, и поддерживают самое лучшее удобство к клиентам.
  • Зрелая технология производства датчика температуры НТК, широкомасштабное массовое производство, продукт имеет самую лучшую способность запечатывания изоляции, механического столкновения, сопротивления к гнуть, крепкий.
  • Небольшое термальное время, быстрая реакция
  • Мулти категория, полная серия, много видов снабжения жилищем он конфигурация, легких для того чтобы собрать
  • Мы имеем высокие оборудования осмотра лавел которые каррры вне строгий и нормативный процесс осмотра.
  • Наши продукты с высокой точностью, высокой надежностью, высокой стабильностью, высокой заменимой, высокой общиной выдвинуты в индустрию.

(Самый высокий допуск может быть достигаемостью ±0.02℃) (леты дриф классифицируют ‰ ≤1)





Рабочая температура и окружающая среда датчика температуры НТК зависят от исполнения в натуре своих основного элемента и подводящего провода:



►Дифферент термистор НТК использующ в датчиках температуры НТК с следующей различной рабочей температурой:

Обломок или МФ52А, МФ51Э, МФ55: температура сопротивляется рангу 125℃, истинной температуре сопротивляется рангу 150℃
МФ58: температура сопротивляется рангу 200℃, истинной температуре сопротивляется рангу 250℃
МФ51: температура сопротивляется рангу 200℃, истинной температуре сопротивляется рангу 250℃
Особенное МФ51: температура сопротивляется рангу 250℃, истинной температуре сопротивляется рангу 300℃
Бесстыковый обломок: температура сопротивляется рангу 450℃, истинной температуре сопротивляется рангу 500℃



►Оператинг окружающая среда

В окружающей среде высокой температуры, высокой хумидты и высокой корозии, мы предлагаем для использования типа загерметизированного стеклом термистора как основной элемент. И тип МФ51 будет самым лучшим термистором НТК в окружающей среде высокой влажности.



рассмотрение ►Десинь и процедура датчика температуры:

1. Выберите форму акоординг к дизайну клиента или соберите требования, и подтвердите термистор.
2. подтвердите элемент термистора и другие материалы согласно требованию к клиентов
3. выберите соответствующее сопротивление, значение б и допуск
4. выберите соответствующую технологию влагостойких и изоляции для того чтобы соотвествовать клиента
5. выберите соответствующую структуру заключения для того чтобы соотвествовать требованиям производительности механического сопротивления удара
6. требования к клиента встречи особенные.





Тест надежности



Деталь теста Стандарт теста Метод теста Требования производительности
Сопротивление зеро силы ИЭК 60539-1 Погрузите образцы в ванне на 25℃±0.005℃, сопротивлении температуры постоянного теста устойчивом

Тол ±1% сопротивления



Значение б ИЭК60539-1 Погрузите образцы в ванне температуры постоянного на 25℃, 50℃ (или 85℃), испытайте устойчивое сопротивление, и высчитайте значение б

Тол ±1% сопротивления



Освободите падение

ИЭК60068-2-32



Высота падения: 1.5±0.1м, поверхность: Цемент, 1 время

Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Изоляция

ИЭК60539-1



давление 500В на сопротивлении изоляции теста раковины изоляции

>500МОхм



Напряжение тока Витхстанд ИЭК60539-1

Напряжение тока Витхстанд: 1500В/АК, течение утечки: продолжать 2мА: 60сек



Отсутствие очевидного повреждения



Напряжение ИЭК60068-2-21

Вытяните равномерную скорость в конце, Ф>4.0КГ (спрошенные клиентом)



Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Вибрация К/ХБм 108-94 Частота теста: 10~500Хз, качание: ускорение 1.2мм: 30м/с2 направление кс, ы, время з: 8Хоур/директион

Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Устойчивые влажность и жара ИЭК60068-2-78 Темп: Влажность 40±2℃: время 92-95%РХ: 1000±24Хоур

Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Термальная константа времени ЭК60539-1 Погрузите в воде 25℃, после термального баланса, погрузите в 85℃, сопротивлении приезжает 63,2%, высчитывает полное время



Высокотемпературное хранение ИЭК60068-2-2 Темп: Время 125℃±5℃: 1000±24Хоур Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%
Холодный и термальный удар ИЭК60068-2-14

Т1 -40℃~+125℃: время цикла 30мин: 1000



Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Эксперимент по стука ИЭК60068-2-77

Ускорение: продолжать ИМПа ульс 250м/с2: времена стука 6мс: Время восстановления 1000: 2 часа



Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Хранение низкой температуры ИЭК60068-2-1

Темп: Время 40±2℃: 1000±24Хоур



Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Брызги соли ИЭК60068-2-11 Темп: Час собрания 35±2℃: время 1.0мЛ~2.0мЛ: определите в как фактический спрос

Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%







Введение оборудований теста и осмотра







Имя: Высоко- низкий уровень - камера термального удара

Функция: низкий уровень витхстанд продукта теста высоко- - камера термального удара

Имя: Температура постоянного и камера влажности

Функция: государство хранения продуктов теста под устойчивыми сыростью и жарой





Имя: Оборудование для испытаний вибрации

Функция: испытайте влияние на продукте во время транспорта произведенного частотой и амплитудой вибрации

Имя: Машина теста брызг соли

Функция: Сопротивление продукта теста к оксидации, корозии

Имя: Анализатор размера частицы лазера

Функция: Проанализируйте материал размера частицы лазера

Имя: Вакум & высокотемпературная сухая печь

Функция: высокотемпературный тест вызревания

Имя: Спектральный анализатор

Функция: проанализируйте вредное содержание вещества продуктов

Имя: Электролитический датчик толщины

Функция: Использованный для испытывать толщину покрытия сырья

Имя: Постоянн аппаратура ванны масла темп

Функция: температура окружающей среды теста на постоянн сопротивлении пункта (допуске ±0.002℃)

Имя: Раковина теста точности низкой температуры

Функция: Температура теста на постоянн сопротивлении пункта во время -70℃~0℃ (допуска ±0.01℃)

Имя: Напряжение тока ДК постоянн и постоянн настоящее электропитание (большой ток)

Функция: Кривая теста У-И

Имя: Сортировщица термистора высокой точности

Функция: Сопротивление теста термистора

Имя: Диссипация и термальная аппаратура испытания константы времени

Функция: Диссипация теста и термальная константа времени

Имя: Тестер удара НТК

Функция: Емкость импульса теста которую продукты могут вытерпеть

Имя: Аппаратура теста напряжения тока Витхстанд

Функция: Напряжение тока витхстанд изоляции теста

Имя: Электропитание напряжения тока ДК постоянн

Функция: Расход энергии расклассифицированный тестом



Имя: Репроектор

Функция: Теста возникновение вне и внутренняя структура

Имя: Аппаратура тарифа удлиненности

Функция: Тариф удлиненности теста руководств

Имя: Машина теста вызревания перегрузки

Функция: Тест вызревания электричества продуктов измерения темп

Имя: Химическая таблица эксперимента

Функция: Химический смешивать

Имя: Этап вызревания

Функция: Надежность вызревания теста продукта
