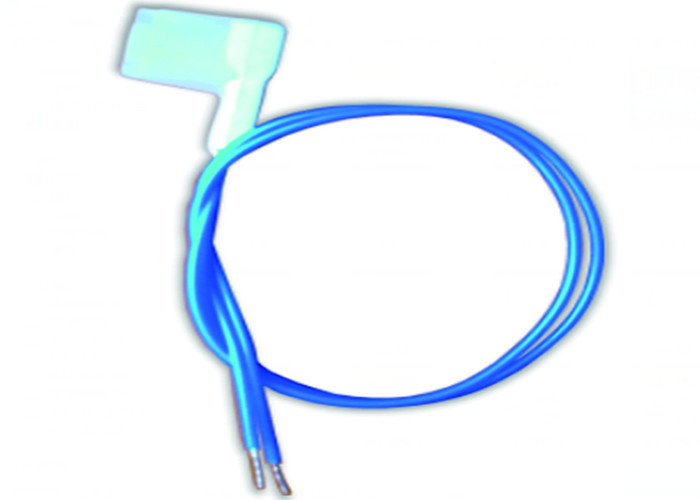

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития

Подробная информация о продукте:

Место происхождения: Dongguan, Гуандун, фарфор
Фирменное наименование: UCHI
Сертификация: ROHS,UL
Номер модели: КВФ 5

Оплата и доставка Условия:

Количество мин заказа: 1000pcs
Цена: Negotiable
Упаковывая детали: стандартный пакет экспорта
Время доставки: 7~14 дня
Условия оплаты: T / T, Western Union, MoneyGram
Поставка способности: 50000000PCS в месяц
Лучшая цена контакт

Подробная информация

Ассамблея: слот силикона собирает Применение: применитесь к модулю контроля температуры батареи литхум
Допуск сопротивления зеро силы на 25дег: ±1% Допуск значения б: ±1%
Глава материала: Силикон инжекционного метода литья Материал провода: ПВК, ФЭП
Напряжение тока Withstand: ≥1500ВАК Операционная Температура: -40~+105дегК/+150дегК
Индивидуальные: Доступный Значение сопротивления: 5К, 10К, 20К, 50К, 100К етк.
Бета значение: 3380,3470,3600,3950 етк. Элемент: К-обломок Д-МФ51 Э-МФ51Э/МФ52Б Ф-МФ11 Г-МФ55 Х-МФ52ДЭ А-МФ52А Б-МФ58
Высокий свет:

датчик температуры зонда ntc

,

датчик температуры высокой точности

Характер продукции



Слот силикона КВФ5 собирает датчик НТК для модуля контроля температуры батареи лития





Описание



Термистор керамический семикондуктинг элемент сделанный из непомерных окисей материальным. Оно
имеет особенность которую сопротивление изменяет согласно температуре окружающей среды. Намелы,
их сопротивление склоняет с поднимать температуры окружающей среды на детерминате измерять

сила. С этой особенностью НТК термистор и датчик температуры можно приложить в

ситуация измерения и управления температуры, предохранение от течения компенсации и пульсации.



Файл ПДФ:



Профиль 1 датчика температуры НТК 2.пдф



Профиль 2 датчика температуры НТК 2.пдф





Размер (блок: мм)



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 0





Серия: КВФ 5



Применение: применитесь к модулю контроля температуры батареи литхум
Собрание: слот силикона собирает





Технические данные:



  • Допуск сопротивления зеро силы на 25дег: ±1%
  • Допуск значения б: ±1%
  • Главный материал: Силикон инжекционного метода литья
  • Материал кабеля: ПВК, ФЭП
  • Напряжение тока Витхстанд: ≥1500ВАК
  • Температурная амплитуда рабочей температуры: -40~+105дегК/+150дегК





Используемый термистор обломоков-НТК



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 1





Особенности



  1. Влагостойкий, водоустойчивый
  2. Легко соберите, стабилизированный
  3. Сопротивление, Б-значение можно подгонять
  4. Часть и провод металла можно подгонять
  5. Применение: Автомобильный





Мастерская термистора высококачественных и высокой эффективности НТК



Мы имеем уникальную основную технологию процесса и руководителя с собственническими правами интеллектуальной собственности керамического оборудования порошка, сделанными обломоков, серийное производство высокой эффективности НТК автоматическое.
Мы имеем больше чем 12 серии линии автоматического производства термисторов высокой эффективности НТК, продукты имеют преимущества большой продукции, высококачественного, хорошего сцепления, высокой надежности, кроме их можно сделать много видов датчиков температуры НТК, их также можно поставить к другим фабрикам датчиков НТК, и экспортировать в больших количествах к за морем.



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 2

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 3
Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 4 Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 5





Оцифровка части



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 6





Нормальные модели



КВФ1

Покрытие эпоксидной смолы



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 7

Алюминий КВФ2,

медь,

крышка нержавеющей стали



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 8

Крышка пластмассы КВФ3





Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 9

Фиксированный металлический лист КВФ4



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 10

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 11







Форма экстренныйого выпуска КВФ5





Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 12

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 13









Датчик температуры НТК -- взгляд на мастерской



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 14

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 15

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 16





Преимущества и характеристики автоматического датчика температуры



  • Мы имеем сердце датчика температуры НТК--полные наборы производственной линии и основная технология собственнических прав интеллектуальной собственности для термистора измерения НТК температуры высокой эффективности.
  • Мы имеем все виды основного элемента НТК датчика температуры НТК--термисторы измерения температуры высокой эффективности иметь продукцию, полную серию, структурное разнообразие. Наши продукты могут соотвествовать измерения превисион в различной зоне температуры от низкой температуры температуры, средних и низких к высотой с средств температуре. Эти продукты проходили много сертификаций безопасности отечественного и чужого.
  • Сопротивление и температурные характеристики могут соотвествовать клиента полностью, и поддерживают самое лучшее удобство к клиентам.
  • Зрелая технология производства датчика температуры НТК, широкомасштабное массовое производство, продукт имеет самую лучшую способность запечатывания изоляции, механического столкновения, сопротивления к гнуть, крепкий.
  • Небольшое термальное время, быстрая реакция
  • Мулти категория, полная серия, много видов снабжения жилищем он конфигурация, легких для того чтобы собрать
  • Мы имеем высокие оборудования осмотра лавел которые каррры вне строгий и нормативный процесс осмотра.
  • Наши продукты с высокой точностью, высокой надежностью, высокой стабильностью, высокой заменимой, высокой общиной выдвинуты в индустрию.

(Самый высокий допуск может быть достигаемостью ±0.02℃) (леты дриф классифицируют ‰ ≤1)





Рабочая температура и окружающая среда датчика температуры НТК зависят от исполнения в натуре своих основного элемента и подводящего провода:



►Дифферент термистор НТК использующ в датчиках температуры НТК с следующей различной рабочей температурой:



Обломок или МФ52А, МФ51Э, МФ55: температура сопротивляется рангу 125℃, истинной температуре сопротивляется рангу 150℃
МФ58: температура сопротивляется рангу 200℃, истинной температуре сопротивляется рангу 250℃
МФ51: температура сопротивляется рангу 200℃, истинной температуре сопротивляется рангу 250℃
Особенное МФ51: температура сопротивляется рангу 250℃, истинной температуре сопротивляется рангу 300℃
Бесстыковый обломок: температура сопротивляется рангу 450℃, истинной температуре сопротивляется рангу 500℃



►Оператинг окружающая среда



В окружающей среде высокой температуры, высокой хумидты и высокой корозии, мы предлагаем для использования типа загерметизированного стеклом термистора как основной элемент. И тип МФ51 будет самым лучшим термистором НТК в окружающей среде высокой влажности.



рассмотрение ►Десинь и процедура датчика температуры:



1. Выберите форму акоординг к дизайну клиента или соберите требования, и подтвердите термистор.
2. подтвердите элемент термистора и другие материалы согласно требованию к клиентов
3. выберите соответствующее сопротивление, значение б и допуск
4. выберите соответствующую технологию влагостойких и изоляции для того чтобы соотвествовать клиента
5. выберите соответствующую структуру заключения для того чтобы соотвествовать требованиям производительности механического сопротивления удара
6. требования к клиента встречи особенные.





Тест надежности



Деталь теста Стандарт теста Метод теста Требования производительности
Сопротивление зеро силы ИЭК 60539-1 Погрузите образцы в ванне на 25℃±0.005℃, сопротивлении температуры постоянного теста устойчивом

Тол ±1% сопротивления



Значение б ИЭК60539-1 Погрузите образцы в ванне температуры постоянного на 25℃, 50℃ (или 85℃), испытайте устойчивое сопротивление, и высчитайте значение б

Тол ±1% сопротивления



Освободите падение

ИЭК60068-2-32



Высота падения: 1.5±0.1м, поверхность: Цемент, 1 время

Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Изоляция

ИЭК60539-1



давление 500В на сопротивлении изоляции теста раковины изоляции

>500МОхм



Напряжение тока Витхстанд ИЭК60539-1

Напряжение тока Витхстанд: 1500В/АК, течение утечки: продолжать 2мА: 60сек



Отсутствие очевидного повреждения



Напряжение ИЭК60068-2-21

Вытяните равномерную скорость в конце, Ф>4.0КГ (спрошенные клиентом)



Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Вибрация К/ХБм 108-94 Частота теста: 10~500Хз, качание: ускорение 1.2мм: 30м/с2 направление кс, ы, время з: 8Хоур/директион

Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Устойчивые влажность и жара ИЭК60068-2-78 Темп: Влажность 40±2℃: время 92-95%РХ: 1000±24Хоур

Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Термальная константа времени ЭК60539-1 Погрузите в воде 25℃, после термального баланса, погрузите в 85℃, сопротивлении приезжает 63,2%, высчитывает полное время

<10 sec="">



Высокотемпературное хранение ИЭК60068-2-2 Темп: Время 125℃±5℃: 1000±24Хоур Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%
Холодный и термальный удар ИЭК60068-2-14

Т1 -40℃~+125℃: время цикла 30мин: 1000



Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Эксперимент по стука ИЭК60068-2-77

Ускорение: продолжать ИМПа ульс 250м/с2: времена стука 6мс: Время восстановления 1000: 2 часа



Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Хранение низкой температуры ИЭК60068-2-1

Темп: Время 40±2℃: 1000±24Хоур



Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%



Брызги соли ИЭК60068-2-11 Темп: Час собрания 35±2℃: время 1.0мЛ~2.0мЛ: определите в как фактический спрос

Отсутствие очевидного повреждения, Р25 △Р/Р≤±1%







Введение оборудований теста и осмотра



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 17





Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 18

Имя: Высоко- низкий уровень - камера термального удара

Функция: низкий уровень витхстанд продукта теста высоко- - камера термального удара

Имя: Температура постоянного и камера влажности

Функция: государство хранения продуктов теста под устойчивыми сыростью и жарой

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 19



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 20



Имя: Оборудование для испытаний вибрации

Функция: испытайте влияние на продукте во время транспорта произведенного частотой и амплитудой вибрации

Имя: Машина теста брызг соли

Функция: Сопротивление продукта теста к оксидации, корозии

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 21 Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 22

Имя: Анализатор размера частицы лазера

Функция: Проанализируйте материал размера частицы лазера

Имя: Вакум & высокотемпературная сухая печь

Функция: высокотемпературный тест вызревания

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 23 Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 24

Имя: Спектральный анализатор

Функция: проанализируйте вредное содержание вещества продуктов

Имя: Электролитический датчик толщины

Функция: Использованный для испытывать толщину покрытия сырья

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 25 Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 26

Имя: Постоянн аппаратура ванны масла темп

Функция: температура окружающей среды теста на постоянн сопротивлении пункта (допуске ±0.002℃)

Имя: Раковина теста точности низкой температуры

Функция: Температура теста на постоянн сопротивлении пункта во время -70℃~0℃ (допуска ±0.01℃)

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 27 Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 28

Имя: Напряжение тока ДК постоянн и постоянн настоящее электропитание (большой ток)

Функция: Кривая теста У-И

Имя: Сортировщица термистора высокой точности

Функция: Сопротивление теста термистора

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 29 Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 30

Имя: Диссипация и термальная аппаратура испытания константы времени

Функция: Диссипация теста и термальная константа времени

Имя: Тестер удара НТК

Функция: Емкость импульса теста которую продукты могут вытерпеть

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 31 Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 32

Имя: Аппаратура теста напряжения тока Витхстанд

Функция: Напряжение тока витхстанд изоляции теста

Имя: Электропитание напряжения тока ДК постоянн

Функция: Расход энергии расклассифицированный тестом



Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 33 Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 34

Имя: Репроектор

Функция: Теста возникновение вне и внутренняя структура

Имя: Аппаратура тарифа удлиненности

Функция: Тариф удлиненности теста руководств

Слот силикона КВФ5 собирает датчик температуры НТК для модуля контроля температуры батареи лития 35

Имя: Этап вызревания

Функция: Надежность вызревания теста продукта
