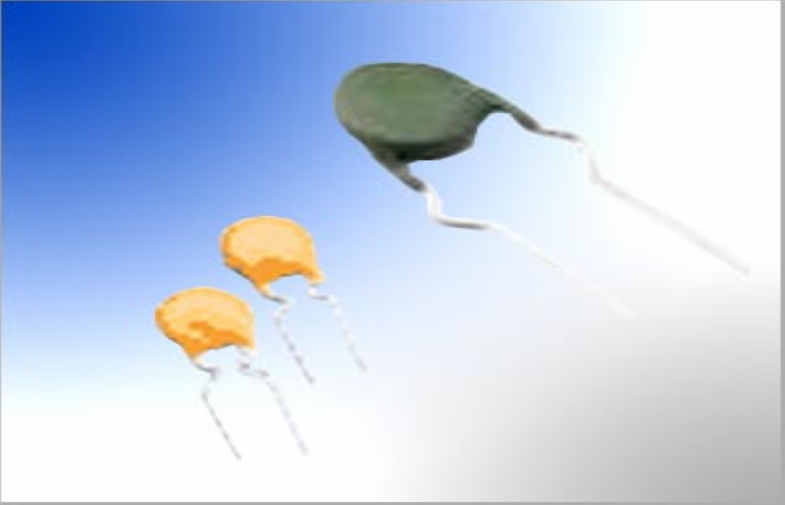

Прочное освещение переключая термистор PTC/термистор обломока для подогретого старта
Подробная информация о продукте:
| Место происхождения: | Dongguan, Гуандун, фарфор |
| Фирменное наименование: | UCHI |
| Сертификация: | UL,SGS,ROHS |
| Номер модели: | Термисторы PTC для освещать переключение |
Оплата и доставка Условия:
| Количество мин заказа: | 1000pcs |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Навалом |
| Время доставки: | 7 рабочих дней |
| Условия оплаты: | T/T, Paypal, западное соединение, грамм денег |
| Поставка способности: | 600,000,000PCS в месяц |
|
Подробная информация |
|||
| Высокий свет: | высокотемпературный термистор,положительный термистор коэффициента температуры |
||
|---|---|---|---|
Характер продукции
Прочное освещение переключая термистор PTC/термистор обломока для подогретого старта
Быстрые детали
Описание
Применение
Спецификация
Принцип действия термисторов PTC переключения
Применение термистора PTC для того чтобы достигнуть подогретого старта следующим образом: Немедленно после сила включена, Rt в нормальном положении температуры и свое сопротивление далеко более низко чем сопротивление C2. Течение через C1 и Rt формирует возвращенную цепь для того чтобы подогреть нить. После около 0.4-2 секунд, температура жары джоуля Rt превышает Tsc пункта Кюри и прыгает в высокоомное положение далеко более высоко чем сопротивление C2. Течение проходит через C1 и C2 для того чтобы сформировать возвращенную цепь, которая причиняет l резонанс и производит высокое напряжение для того чтобы осветить дневную пробку.
Цепь термисторов PTC задерживает деятельность реле
Освещение переключая чертежи термисторов PTC габаритные
|
|
Размер (mm) |
|||
|
Dmax |
Tmax |
Fd |
F |
|
|
Серия MZ31-03 |
4.5mm |
5.0mm |
0.5mm |
5.0mm |
|
Серия MZ31-05 |
6.5mm |
5.0mm |
0.6mm |
5.0mm |
|
Серия MZ31-07 |
8.0mm |
5.0mm |
0.6mm |
5.0mm |
ЧастьТермистор PTC для освещать задержку по времени и переключать начинающ лист данных прикладной программы
|
Номер детали. |
Переключать (Стоградусный) |
Сопротивление на +25℃
(ом) |
Максимальн Напряжение тока (ВПТ) |
|
Серия MZ31-03 |
|||
|
MZ31-03M151N500 |
80C ± 7 c |
150 омов ±30% |
500V |
|
MZ31-03M271N650 |
270 омов ±30% |
650V |
|
|
MZ31-03M391N650 |
390 омов ±30% |
650V |
|
|
MZ31-03M681N800 |
680 омов ±30% |
800V |
|
|
MZ31-03M102N800 |
1000 омов ±30% |
800V |
|
|
MZ31-03M152N800 |
1500 ohm±30% |
800V |
|
|
MZ31-03M332N800 |
3300 омов ±30% |
800V |
|
|
MZ31-03N151N420 |
100C ± 7C |
150 омов ±30% |
420V |
|
MZ31-03N271N500 |
270 омов ±30% |
500V |
|
|
MZ31-03N391N650 |
390 омов ±30% |
650V |
|
|
MZ31-03N561N650 |
560 омов ±30% |
650V |
|
|
MZ31-03N681N650 |
680 ohm±30% |
650V |
|
|
MZ31-03N102N800 |
1000 омов ±30% |
800V |
|
|
MZ31-03N152N800 |
1500 ohm±30% |
800V |
|
|
MZ31-03P151N420 |
110C±7C |
150 омов ±30% |
420V |
|
MZ31-03P271N500 |
270 омов ±30% |
500V |
|
|
MZ31-03P331N500 |
330 омов ±30% |
500V |
|
|
MZ31-03P391N500 |
390 омов ±30% |
500V |
|
|
MZ31-03P561N650 |
560 омов ±30% |
650V |
|
|
MZ31-03P821N650 |
820 омов ±30% |
650V |
|
|
MZ31-03P102N650 |
1000 омов ±30% |
650v |
|
|
Серия MZ31-05 |
|||
|
MZ31-05M151N650 |
80C±7C |
150 омов ±30% |
650V |
|
MZ31-05M175N650 |
175 омов ±30% |
650V |
|
|
MZ31-05M271N650 |
270 омов ±30% |
650V |
|
|
MZ31-05M391N800 |
390 омов ±30% |
800V |
|
|
MZ31-05M561N800 |
560 омов ±30% |
800V |
|
|
MZ31-05M102N800 |
1000 омов ±30% |
800V |
|
|
MZ31-05M222N800 |
2200 омов ±30% |
800V |
|
|
MZ31-05N151N650 |
100C ± 7C |
± 30% 150 омов |
650V |
|
MZ31-05N175N650 |
175 омов ±30% |
650V |
|
|
MZ31-05N271N650 |
270 омов ±30% |
650V |
|
|
MZ31-05N391N650 |
390 омов ±30% |
650V |
|
|
MZ31-05N561N800 |
560 омов ±30% |
800V |
|
|
MZ31-05N102N800 |
1000 омов ±30% |
800V |
|
|
MZ31-05P151N500 |
110C ± 7C |
150 омов ±30% |
500V |
|
MZ31-05P175N500 |
175 омов ±30% |
500V |
|
|
AMZ31-05P271N650 |
270 омов ±30% |
650V |
|
|
MZ31-05P391N650 |
390 омов ±30% |
650V |
|
|
MZ31-05P561N800 |
560 омов ±30% |
650V |
|
|
MZ31-05P681N800 |
680 омов ±30% |
800V |
|
|
MZ31-05P102N800 |
1000 омов ±30% |
800V |
|
|
Серия MZ31-07 |
|||
|
MZ31-07M70RN650 |
80C ± 7C |
70 омов ±30% |
650V |
|
MZ31-07M101N650 |
100 ohm±30% |
650V |
|
|
MZ31-07M151N650 |
150 омов ±30% |
650V |
|
|
MZ31-07M221N800 |
220 омов ±30% |
800V |
|
|
MZ31-07M271N800 |
270 ohm±30% |
800V |
|
|
MZ31-07M391N800 |
390 омов ±30% |
800V |
|
|
MZ31-07M681N900 |
680 ohm±30% |
900V |
|
|
MZ31-07N70RN650 |
100C±7C |
70 омов ±30% |
650V |
|
MZ31-07N101N650 |
100 омов ±30% |
650V |
|
|
MZ31-07N151N650 |
150 омов ±30% |
650V |
|
|
MZ31-07N221N800 |
220 омов ±30% |
800V |
|
|
MZ31-07N271N800 |
270 омов ±30% |
800V |
|
|
MZ31-07N331N800 |
330 омов ±30% |
800V |
|
|
MZ31-07N391N800 |
390 омов ±30% |
800V |
|
|
MZ31-07N561N900 |
560 омов ±30% |
900V |
|
Справочная информация термисторов PTC для освещать задержку по времени и переключать подогретые начиная применения
1. Ts времени переключения можно приблизиться следующим образом:
Ts=Cth. V. (TRef-TA) /P
TRef температура справки термистора PTC
Температура окружающей среды TA
Теплоемкость Cth термистора PTC
V том термистора PTC
P Переключател-на силе термистора PTC
Это показывает что время переключения может быть повлияно на размером термистора PTC, своей температуры справки и поставленной силы. Время переключения удлинено путем увеличивать том или температуру справки, потребление наивысшей мощности термистором PTC, с другой стороны, результаты вкратце переключая время.
2. Одиночный конденсатор начиная цепь имеет более высокое требование на емкости напряжения тока термистора PTC выдерживая, общем необходимом выдерживая напряжении тока >800V.
3. Надежность термистора PTC можно увеличить через более высокую резистивность, более высокий термистор PTC резистивности будет выбрана сперва на предпосылках сытных начиная характеристик.
Справочная информация для освещать ватты соответствие к термистору AMWEI PTC разделяет
1. Под светом 15W, серия AMZ31-03.
2. 15-28W свет, серия AMZ31-05.
3. 28-56W свет, серия AMZ31-07.
4. Вокруг света 60W, серия AMZ31-08.
В таком же размере и температуре переключения, низкий светлый ватт, высокий сопротивление на 25 стоградусном (R25). Высокий R25, высокий емкость напряжения тока выдерживая.
Конкурентное преимущество:
-
Поставка фабрики сразу
-
Законченные сертификаты как UL, VDE, SGS, etc и высокомарочное доступное
-
Быстрая поставка
-
Самые лучшие послепродажные обслуживания
-
OEM & ODM доступные
